電接點壓力表接線圖示保羅電路圖與單元組成圖，電接點壓力表有4根電線，顏色為紅色，黃色，綠色和黑色。紅色線連接到上限，綠色線連接到下限，黃色線是公共線，黑色線是地線。（通常是這種情況，較好用萬用表自己測量）。

還請注意是否需要使用上限或下限，電接點壓力表用于恒壓供水還是是用于設備保護亦或者是用于報警。

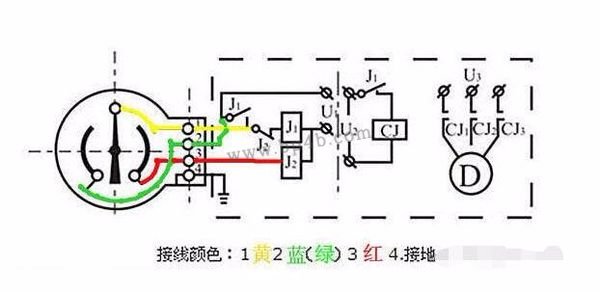

電接點壓力表接線電路線路圖

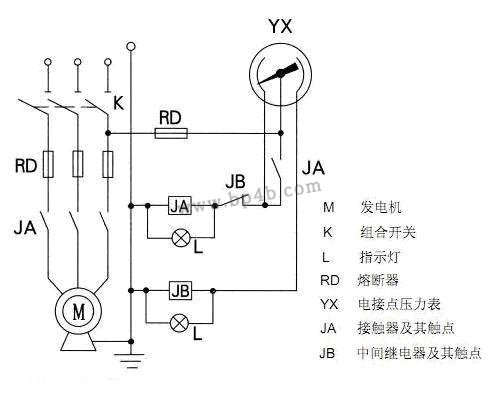

接線電路結構組成

電接點壓力表工作原理

當被測介質通過壓力引導部件進入測量元件時，在其壓力下，測量元件的自由端產生相應的位移，齒輪傳動機構由連桿驅動以指示 儀器刻度盤被測介質的壓力值。 同時，指示器指針驅動上下限動臂和設定指針（上下限）觸點斷開或閉合，從而可以接通和斷開控制電路，從而達到目的。 自動控制或信號報警。

電接點壓力表 電接點壓力表的工作原理適用于測量對銅合金無腐蝕性，非爆炸性和非結晶性的各種液體，氣體和其他介質的壓力。 該儀器可與相應的電氣設備配合使用，以達到兩位置自動控制和對被測壓力系統的預設較大或較小壓力值進行信號通知（報警）的目的。

電接點壓力表具有測量控制功能，可任意設定和降低控制壓力值，作用穩定可靠，廣泛應用于石油，化工，電站，冶金等工業企業和機電設備 。

電接點壓力表的結構原理：由測量系統，指示裝置，磁輔助電接觸裝置，殼體，調節裝置和接線盒組成。 當測得的壓力作用在彈簧管上時，其端部會產生相應的彈性變形- 位移，該位移會由傳動機構放大，并由刻度盤上的指示裝置指示出來。 同時，指針驅動電接觸裝置的可動觸點瞬時接觸設定指針上的觸點（上限或下限），使控制系統接通或斷開電路，達到自動控制和信號報警的目的。

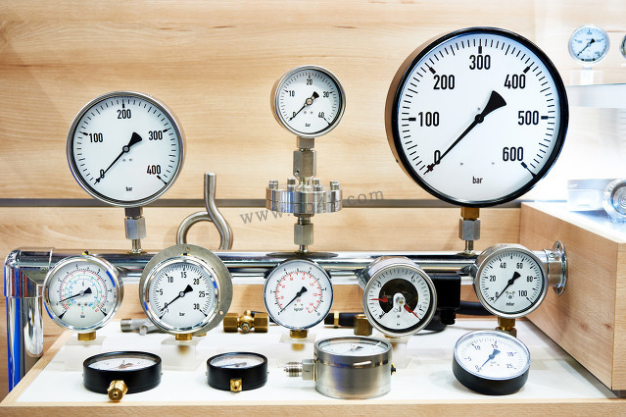

各種型號的壓力表展示

電接點壓力表產品類別

電接點壓力表不僅具有設計新穎，結構可靠，品種規格齊全，運行穩定性好，適應性強的特點，而且具有測控組合，安裝簡單， 和少量維護。 因此，它是一種壓力測量和控制儀器，它是壓力控制器無法比擬的，沒有任何指示，沒有開關差調節，也沒有外部設置裝置。

為了滿足所測量的差異物體（有抗震或耐腐蝕和防爆等要求），可以選擇滿足抗震電接點壓力表或耐腐蝕電接點壓力表和防爆電接點壓力表等要求；

普通類型電接點壓力表適用于測量對銅合金和鐵無腐蝕作用的氣體和液體的壓力；

防腐蝕型電接點壓力表主要壓力測量組件和儀器外殼均采用不銹鋼材料設計，適用于測量腐蝕性強氣體和液體壓力；

抗振動電接點壓力表通過在儀表體內注滿油并使用液體阻尼來確保沒有振動顯示，它適用于測量中等和較大環境振動位置的強烈脈動；

防爆電接點壓力表適用于含有爆炸性混合物的危險場所。

以上就是電接點壓力表接線圖以及原理、產品種類的詳細介紹了，更多資料請來電索取。
