電接點壓力表選型號報價格及產品詳細內容由電接點壓力表廠家京儀股份為您整理，電接點壓力表屬于壓力表選型分類產品，如果您還有其他關于電接點壓力表型號選擇報價格等問題，歡迎垂詢我司電接點壓力表生產廠家。
電接點壓力表廣泛應用于石油、化工、冶金、電站、機械等工業部門或機電設備，測量各種流體介質壓力，無爆炸危險 通常，該儀器可與相應的電氣設備(如繼電器和變頻器)一起使用，通過儀器實現各種氣體和液體介質的自動控制和信號(報警)，并測量(控制)壓力。
電接點壓力表包括測量系統、指示系統、磁性輔助設備電接點裝置、外殼、調節裝置和接線盒(插頭座)等。 通常電接點壓力表用于測量對銅和銅合金無腐蝕作用的氣體和液體介質的正負壓力。不銹鋼電接點壓力表用于測量對不銹鋼無腐蝕作用的氣體和液體介質的正負壓力，當壓力達到預定值時發出信號。控制電路接通，達到自動控制報警的目的。
電接點壓力表在被測介質的壓力下，基于測量系統中的彈簧管，彈簧管的端部受力產生相應的彈性變形和位移，通過齒輪傳動機構的傳動和拉桿的放大，固定齒輪上的指示(連同觸點)將測量值逐一指示在刻度盤上 同時，當它與設定指針上的觸點(上限或下限)接觸時(移動關閉或移動開啟)，控制系統中的電路可以關閉或開啟，以達到自動控制和發送報警信號的目的。
以壓縮機電機的控制為例:當儲氣罐壓力達到下限時，自動開啟，達到上限時，自動停止。
的控制過程如下:當壓力達到下限(或低且啟動時)，可動觸點(電源公共端)電接點壓力表連接到下限觸點，繼電器J1動作并自鎖，其常開觸點閉合以驅動JBOY3樂隊，電機電氣運行 當壓力達到上限時，活動觸點與上限觸點連接，繼電器J2動作，常閉觸點斷開，J1電源斷開，常開點斷開，JBOY3樂隊釋放，電機停止運行 如此往復，達到自動控制的目的
觸點電氣參數:較大功率:30W；電接點壓力表工作溫度:-25℃~ 55℃；工作壓力上限:不超過儀器上限的2/3；工作環境的振動；頻率不超過25Hz，振幅不超過0.5毫米[/小時/]接收液體的材料:電接點壓力表銅合金、304不銹鋼還是316不銹鋼

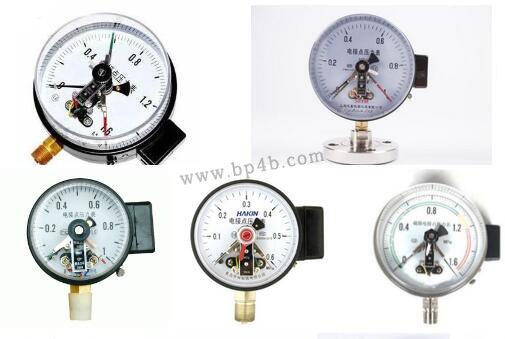

電接點壓力表產品類型:
由于該系列儀表不僅具有設計新穎、結構可靠、品種規格齊全、運行穩定性好、適應性強的特點，而且具有測控性能優異、安裝簡單、維護量小的優點，是無指示壓力控制器、開關差調節和外部設定裝置無可比擬的壓力測控儀表。
為了滿足不同的測試對象(具有抗震或耐腐蝕和防爆等要求。)，要求的抗震能力電接點壓力表或者耐腐蝕性電接點壓力表和防爆電接點壓力表可以選擇
普通類型電接點壓力表適用于測量對銅合金和鐵無腐蝕作用的氣體和液體的壓力。
防腐電接點壓力表主要壓力測量元件和儀器外殼由不銹鋼材料設計，適用于測量腐蝕性氣體和液體的壓力
防腐防震型電接點壓力表用油填充表面體，使用液體阻尼，確保無振動顯示，適用于測量介質脈動強、環境振動大的場所。
防爆電接點壓力表適用于環境中有爆炸性混合物的危險場所
安裝方法:a徑向直接安裝b軸向直接安裝c徑向直接安裝c徑向直接安裝d軸向直接安裝d軸向直接安裝
電接點壓力表驗證:
1。電接點壓力表實際上是一個電路開關壓力表。只有額外的電接點信號設備被添加到公共壓力表。因此，壓力部分的驗證與普通部分的驗證相同壓力表，除了壓力部分通過驗證后需要增加驗證
2。電接點壓力表驗證步驟
安裝壓力表在校準器上，使用指針移動器將兩個信號觸點指針?lè)謩e移動超過上限和下限，然后執行指示驗證 當指示被驗證合格后，將上限和下限的信號接觸指針?lè)謩e設置在三個以上不同的驗證點，緩慢增加或減少壓力，直到發出瞬時信號，然后設置標準讀數之間的偏差壓力表信號指針的指示不得超過允許基本誤差的絕對值
電接點壓力表產品應用:
可調永磁鋼安裝在的電接觸信號引腳上電接點壓力表該裝置可增加觸頭吸力，加速觸頭動作，從而使觸頭接觸可靠，消除電弧，有效避免因工作環境振動或介質壓力脈動而頻繁閉合觸頭。 因此電接點壓力表具有運行可靠、使用壽命長、接觸開關功率高等優點。
常見問題的處理:
電接點壓力表信號出現過早或過晚:
接觸位置不正確還是接觸金屬桿松動 如果觸點位置不正確，垂直校正觸點，直到信號正確產生。 如果接觸金屬桿松動，應將其牢固固定。如果相對較小，適當增大平衡彈簧以增加平衡彈簧的反扭矩也是有效的。
電接點設備不產生信號:觸點太臟，接觸不良；信號裝置的絕緣層受潮；電路故障等。接觸太臟，沙子用砂紙清除污垢；絕緣層應受潮，并用熱空氣吹干。如果電路不工作，找到開路并修理。
